污污污视频在线观看仪器设备蠕变伸长率
在规定温度下， t 时刻参考长度的增量C 6.L rt ) 和原始参考长度(Lro) 之比的百分率，见
注1 :可以将以℃为单位的规定试验温度T 以上脚标形式、以MPa 为单位的初始应力(1. 和以h 为单位的试验时间
t 在A f 中以下脚标的形式表示s
注2: 依照惯例，以初始应力句。〉施加在试样上为测量蠕变伸长开始时间(见下图);
注3. 下标f 为法文中蠕变的意思.

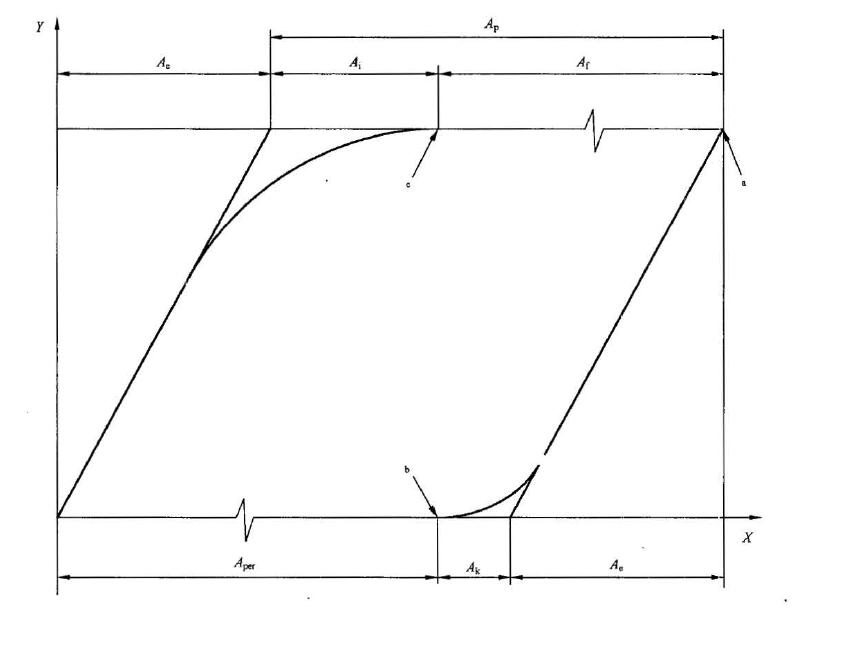

GB/T 2039-2012



说明:
X 一一伸长率s
Y一一应力;
A.一一弹性伸长率;
Af -- 蠕变伸长率;
Ai --初始塑位伸长率;
A~一一滞弹性伸长率;
A.--- 总理性伸长率;
A阳一一残余仰长率;
a 卸载开始;
b 卸载结束;
c 加载结束。=0(0 时刻)J .

蠕变断裂后的断面收缩率
Zu试样断裂后测得的横截面积变化量(5。一5u ) 与原始横截面积(50 ) 之比的百分率， 。
Z.. = 50 -5 u - 一-r一一X 100
注2 以℃为单位的规定试验温度T 和以MPa 为单位的初始应力。。可以在Zu 中以上角标的形式表示。蠕变伸长时间在规定温度(T) 和初始应力(σ。)条件下，试样应变量达到规定蠕变伸长率(x) 时所需时间。、
塑性伸长时间
在规定温度(T) 和初始应力(σ。)条件下，试样应变量达到规定塑性伸长率(x) 时所需时间。
蠕变断裂时间
在规定温度(T) 和初始应力句。〉条件下，试样发生断裂时所持续的时间。
注2 以℃为单位的规定试验温度T 和以MPa 为单位的初始应力(1. 可以在tu 中以上角标的形式表示.
单头污污影院下载网站
可以进行单个试样试验的污污影院下载网站。
实验原理
将试样加热至规定温度， 沿试样轴线方向施加恒定拉伸力或恒定拉伸应力(见注)并保持一定时间获得以下结果:
一一规定蠕变伸长(连续试验) ;
一一通过试验获得适当间隔的残余塑性伸长值(不连续试验) ;
一一蠕变断裂时间(连续或不连续试验) 。
注"恒定应力"是指在整个试验过程中任一时刻施加在试拌上的试验力与试样横截面积之比保持恒定. 通常来说，恒定应力和恒定试验力的试验所获得的结果不同.
