本系统以微控制器P80C592为节点的核心，结合的外围设备，可实现对温度和湿度的监测和控制。每分站使用32个温湿度传感器分装，2台空调机，2台除湿机，1台通风设备。网络拓扑结构采用总分布式结构。

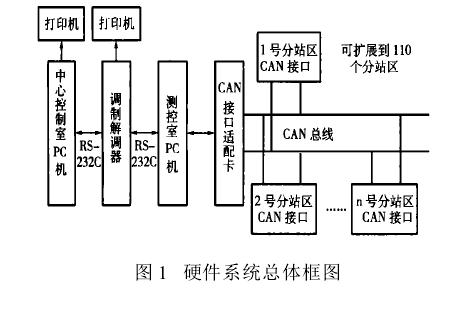

外围设备有显示器、键盘、报警器和打印机，数据存储采用非易失EEPROM存储器，继电器控制空调机、除湿机和通风设备。远程控制中心机通过RS-232C串行通讯接口与控制微机相联系，控制微机通过CAN总线控制智能分站，智能分站完成数据采集、处理和设备控制。实现远程通讯，数据传输，远程控制，远程校正等功能。系统硬件结构框图如图1所示。





温湿度传感器将温度和湿度的各参数变化转变为相应的弱电流信号。电流信号经信号放大器放大后送到A/D转换器转换成相应的数字电流值，再送单片机进行处理。单片机依据不同的传感器进行数值滤波、补偿和线性等运算后送入液晶显示屏实时显示，同时把数据存入EEPROM中。
这些数据可以通过本机按键在液晶显示屏上直接读取和清除，通过功能键进入功能模块，设置预定参数等，还可以通过控制计算机直接读取数据。打印机实时打印数据，当温度和湿度不在预置范围内时，报警器发出警报。输出控制信号经继电器直接控制驱动设备的启停来调节阵地温湿度值。http://www.taiyuantl.com
